三種不同類型原理的微型力傳感器-優缺點-區別-使用方法

作者：胡工????來源：俊德科技????發布時間：2020-03-02 15:37:49????瀏覽量：

1.應變紐扣型力傳感器JB08

原理：

應變力傳感器由彈性體、應變片、膠粘劑、防護涂層、補償線路等部分組成的，其應變傳遞路徑是：彈性體→膠粘劑→應變片敏感柵→覆蓋層→防護涂層，構成一個有別于應變片本身的更復雜的系統。

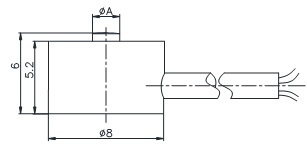

尺寸：

優點：精度高，防護等級高
確定：成本價格高

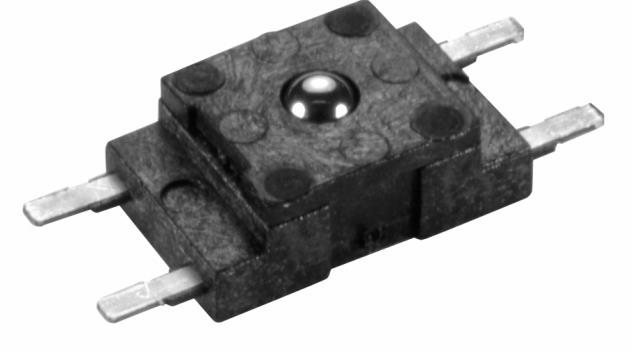

2.觸力傳感器

FS系列傳感器提供精確可靠的力感測性能緊湊的商業級包裝，價格經濟。的傳感器具有經過驗證的傳感技術，該技術使用了專門的壓阻微加工硅傳感元件。低功率無放大，無補償的惠斯通電橋電路設計可提供在力范圍內固有的穩定mV輸出。
力傳感器的工作原理
當電阻器在任何情況下彎曲時，硅植入的壓電電阻器的電阻將增加施加力。傳感器集中來自應用程序的力，通過不銹鋼球，直接連接到硅傳感元件。大量的阻力與施加的力成比例地變化。這個電路電阻的變化導致相應的mV輸出電平更改。

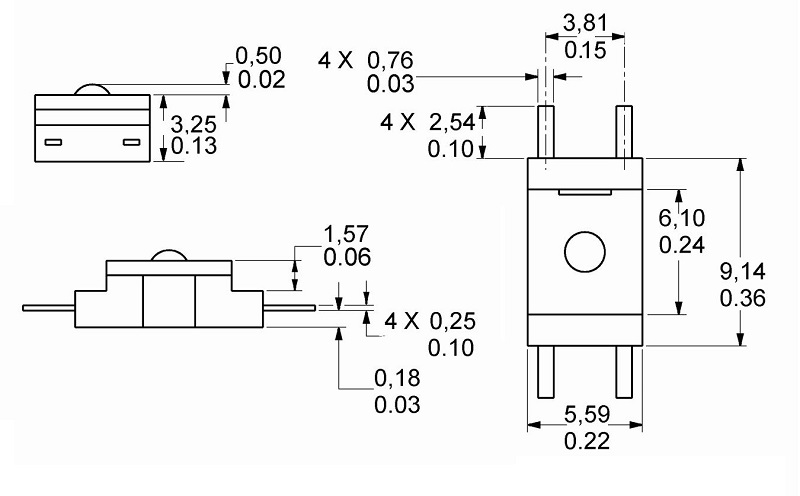

尺寸

優點：易于集成，可以批量裝配
缺點：價格相對較高

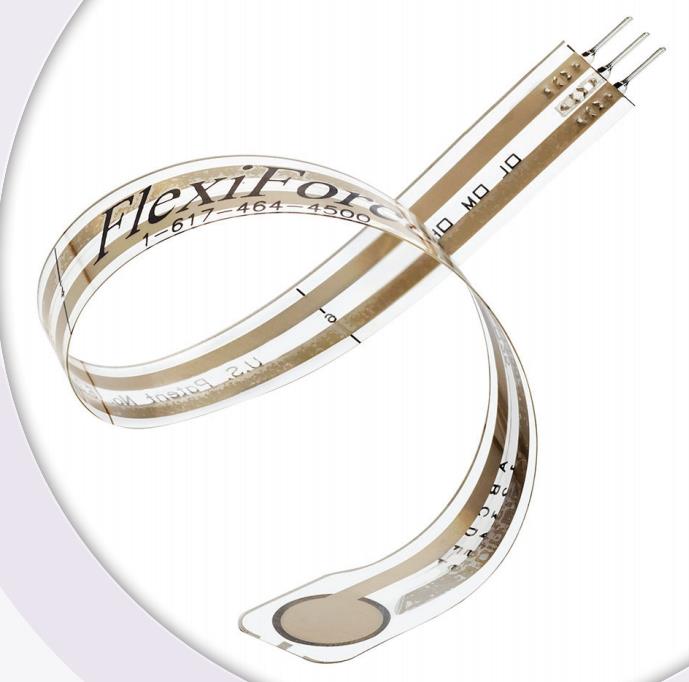

3.薄膜壓力傳感器

工作原理

傳感器在電路中等效為壓力施加到傳感器上時，電路電阻隨之下降。使用萬用表，可以直接通過連接到外部兩個端子讀取電阻值，電阻數值隨外部壓力的變化而對應的變化。壓力與電阻成反向比率，但是壓力與電導是呈現線性的，因此電導可被用于校驗計算。等效為壓敏電阻。當壓力傳感器無外界負載時，電路處于高阻狀態。當外界壓力施加到傳感器上時，電路電阻隨之下降。使用萬用表，可以直接通過連接到外部兩個端子讀取電阻隨外部壓力的變化而對應的變化。壓力與電阻成反向比率，但是壓力與電導是呈現線性的，壓敏電阻。當壓力傳感器無外界負載時，電路處于高阻狀態。當外界壓力施加到傳感器上時，電路電阻隨之下降。使用萬用表，可以直接通過連接到外部兩個端子讀取電阻數隨外部壓力的變化而對應的變化。壓力與電阻成反向比率，但是壓力與電導是呈現線性的.
優點：成本低
缺點：精度差
以上就是三種微型力傳感器的對比，如有疑問，也可以隨時咨詢我們
