輪輻式力傳感器

【輪輻式力傳感器】-【側向受力-動態響應-原理】

作者：羅工????來源：俊德科技????發布時間：2020-01-03 14:39:00????瀏覽量：

輪輻式力傳感器，精度高，抗偏載能力強，常用于材料試驗機，標定儀器設備中

　　一、輪輻式力傳感器的結構特點


　　1有良好的剛性。為了保持傳感器的工作狀態穩定，減少外部振動干擾的影響，應盡可能減少彈性體在負載下的彈性位移，使其具有較高的固有頻率。

　　2有一個簡單而合理的整體結構。彈性體應該盡可能完整，以避免模塊化結構。減少了松動、焊接變形等影響，簡化了加工過程，降低了成本。

　　3對力位置和干擾力的變化不敏感。彈性體應變敏感區域的應力分布僅隨原力的變化而變化。

　　4彈性體工作區域的工作能力較好，包括機械加工、粘貼和密封裝置。

　　5結構簡單，安裝方便，互換性好。低姿態結構增強了抵抗側向力和穩定工作條件的能力。


　　二、輪輻式力傳感器的工作原理


　　因為它的形狀像一個輪輻，我們稱之為輻條傳感器。因為它的基本原理是測量剪切應力，它也被稱為剪切應力傳感器。由于它的低高度，它也被稱為低姿態測壓元件。該傳感器的優點是其高度低、精度高、線性度好、抗偏心載荷強、側向力強。它可用于測量壓力和測量張力，因此特別適用于稱重和測量力。


　　三、輪輻式力傳感器的動態響應


　　輪輻式力傳感器都具有較高的動態響應頻率，特別是在大量程中尤其突出。比如一個傳感器的固有頻率是10kHz，我們一般取它的1/3-1/5作為它的動態響應頻率

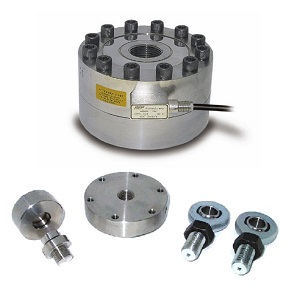

TC4激光焊封型

量程：5KN-5MN
精度：0.05%F.S.
材料：不銹鋼
尺寸：直徑100-350mm
輸出信號：2mV/V
配變送器輸出：±5V，±10V，4-20mA，RS232，RS485等

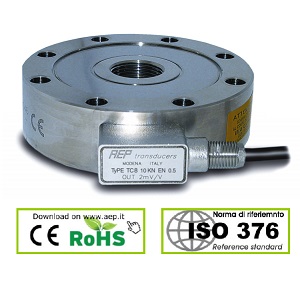

TC8高精度型輪輻式力傳感器（可內置放大器）

量程：5KN-1000KN
精度：0.03%F.S.
材料：不銹鋼
尺寸：直徑127-230mm
輸出信號：2mV/V
配變送器輸出：±5V，±10V，4-20mA，RS232，RS485等

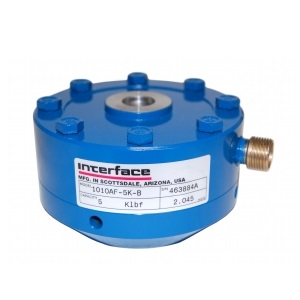

1000系列疲勞性力傳感器

量程：1.25KN-4500KN
精度：0.05%F.S.
材料：不銹鋼
壽命：滿量程循環
輸出信號：2±10%mV/V
配變送器輸出：±5V，±10V，4-20mA，RS232，RS485等

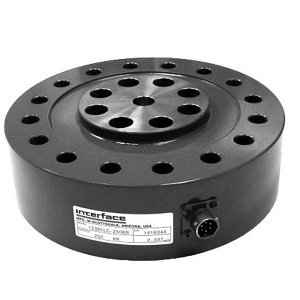

1200法蘭型

量程：50KN-1500KN
精度：0.05%F.S.
材料：不銹鋼
特點：上下法蘭連接，抗扭動抗偏載能力強
輸出信號：2±10%mV/V
配變送器輸出：±5V，±10V，4-20mA，RS232，RS485等

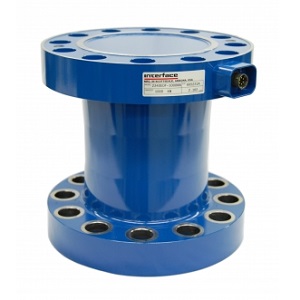

2300法蘭大量程型

量程：630，1000，2000KN
精度：0.05%F.S.
材料：不銹鋼
特點：上下法蘭連接，抗扭動抗偏載能力強
輸出信號：2±10%mV/V
配變送器輸出：±5V，±10V，4-20mA，RS232，RS485等






END
